| Kassettenlaufwerke am KC | LCR-C DATA Preis vom 23.08.1989 550,- Mark , 08.06.1990 35,-M | GERACORD 6020 | SKR 700 |
|
| LCR-C DATA | Bedienungsanleitung (pdf 584 KB) | Schaltpläne (*jpg ): LCR-M DATA ca. 731 KB , LCR-C DATA ca. 650 KB |
 |
 |
 |
| Um ein Toneindruck vom Laden der Programme zu bekommen auf ein Bild (oben) klicken. ( mp3, 13 KB ) | ||
|
Rechts, der originale Karton mit den Maßen 35,8x25,8x10,8 cm. Das Ettiket mit den Abmaßen von 13,9x8,8 cm. |
 |
|
 |
||

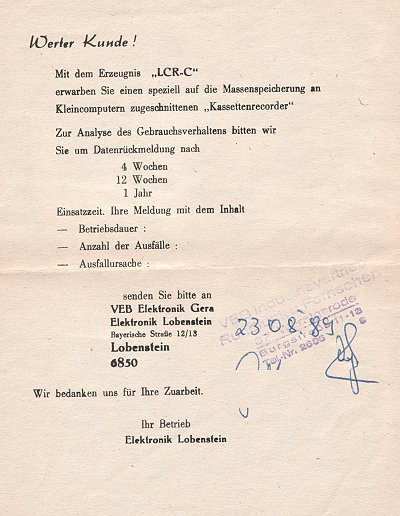

| Im Betrieb "Elektronik Lobenstein" nahm man das Verhalten des LCR-C im pratischem Einsatz sehr ernst. So war man an evtl. Fehlern und Eigenschaften bei längerem Gebrauch interessiert. | ||
|
Schaltplan, Serviceanleitung, BDA (Textform), Beschreibung MU300 zum LCR-Data gibt es auf den Seiten von Ulrich Zander unter: ... Hobby/Sonstiges/LCR-Data. ( siehe Linkseite ) |
||
| Bedienungsanleitung ( jpg , pdf 988 KB ) Orig. 14,7 x 20,3 cm | |||
 |
 |
||
Die Kassettenrecorder der LCR-Serie sind extra für Kleincomputer angepaßte Geräte zur Datensicherung. Die LCR sind Monokasset- tengeräte. Der Frequenzgang läuft von 200 Hz bis 8 KHz. Sie sind zur Musikwiedergabe ungeeigent. Der LCR-C ist störanfälliger und nicht so robust wie seine Vorgänger. Eine Wartung bezüglich der Tonköpfe fiel häufiger an. Das Schaltsignal zum Abspielen der Pro- gramme von Kassette, welche vom Computer mit "LOAD"+ Enter- Taste gestartet wurden, war eher hinderlich. Ganz besonders beim Einlesen von fehlerhaften Blöcken kann der akt. Ladevorgang nicht abgebrochen werden. Dieser Prozeß kann im eiligen Fall nur durch abziehen des Diodenkabels unterbrochen werden. Umfangreichere Programme haben im Vergleich zum Diskettenzugriff sehr lange Ladezeiten. Kleine Typen-Übersicht zu den Magnetbandkassetten |
 |
||
 |
|||
| Vor der Währungsunion wurde auch der Preis des LCR-C von 550,-M auf 35,- Mark gesengt. Rechnung vom 18.06.90 | |||
| GERACORD 6020 MONO Schaltplan * jpg , ca. 741 KB | Zettel vergrößern , auf jeweiliges Bild Klicken ( neues Fenster ) |
 |
 |
Es können auch andere Geräte verwendet werden. Sehr beliebt hierfür waren auch die verschiedenen Typen des GERACORD, siehe oberes Bild. Bei Verwendung eines passenden Diodenkabels können fast alle Kassettenrecorder benutzt werden. Es müssen nur bestimmte Bedingungen erfüllt sein. |
|
- Die Ausgangsspannung Ua bei Wiedergabe muß größer als 200 mVss sein (nach TGL 28200/13) bei einer Belastung von Ra = 20 KOhm. - Die Eingangsspannung Ue bei Aufnahme darf kleiner sein als 20 mVss bei einer Belastung von Re = 5 KOhm. - Der zu übertragende Frequenzbereich des Kassettenrecorders muß mindestens die Frequenzen 400 Hz...8 kHz umfassen (nach TGL 27616/2). |
Die Recorder GERACORD, ANETT, BABETT und SONETT erfüllen diese Forderungen. Hingegen nicht geeignet sind z.B. Geräte wie STERN-RECORDER bis R4100 und der Typ SK900. |
| SKR 700 Stereo- Kassetten-Rekorder | Seitenanfang |
Der SKR 700 war der tragbare Stereo- Recorder schlechthin und sehr beliebt. Er hat einen exzellent klaren Klang und einige Extras an Funktionen. |
 |
|
Bedienungsanleitung SKR 700 Auf Bild klicken ( jpg, pdf ca. 1,76 MB ) Originalgröße 20,0 x 14,4 cm / BDA 1988 |
|
|
Schaltbilder SKR 700 / 1988 Schaltplan: Bild 1, Bild 2 ( 1,46 / 1,37 MB ) |
|
|
Schaltplan SKR 700 in größerer Auflösung , kurzfristig als ZIP-Archiv ( ca. 9,23 MB ) |
|
| Die Bilder der Schaltpläne sind optimal, in originaler Größe am Besten einzusehen. |
 |
|
Der SKR 700 war ein beliebtes Geschenk zu den alljährlichen Jugenweihen in derDDR.
Bilder zum Karton, mit freundl. Genehmigung |
 |
 |
